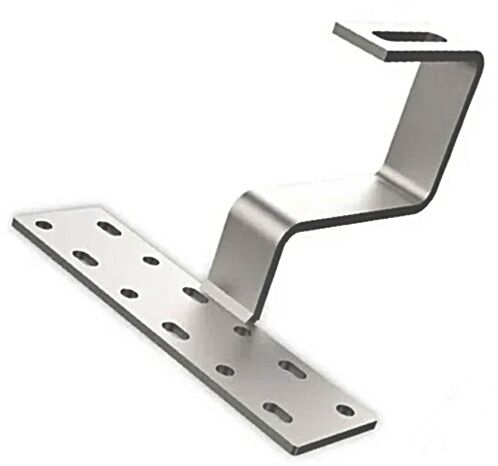

תופסן למסילה לפאנל סולארי – התקנה מהירה, יציבה ובטוחה

תופסן מקצועי לעיגון מסילת אלומיניום של מערכות סולאריות למשטחי גג שונים. מיועד לעומסים גבוהים, עמיד בתנאי חוץ קשים, ומבטיח התקנה נקייה ומהירה.

יתרונות מרכזיים

• התקנה קלה ומהירה – חורים מאורכים מאפשרים כיוון מדויק בשטח

• עמידות מקסימלית – פלדת אל־חלד 304/316 נגד קורוזיה לאורך שנים

• תאימות רחבה – מתאים למסילות סטנדרטיות של מרבית היצרנים

• אסתטיקה גבוהה – פרופיל נמוך וגימור נקי

• בטיחות מוכחת – עומד בתקנים הנפוצים לעומסי רוח ושלג

שימושים

• מערכות סולאריות ביתיות ומסחריות

• גגות רעפים/שינגל/פח (בהתאם לדגם)

• פרויקטים חדשים ושדרוג מערכות קיימות

מפרט טכני

• סוג חיבור למסילה: חריץ/אוזן עם ברגי T או משושה (M8/M10)

• בסיס עיגון: פלטה עם חורים מאורכים ליישור

• עובי חומר: 4–6 מ"מ (לפי דגם)

• גימור: מוברש/אלקטרופוליש

• טווח התאמה אנכי/אופקי: עד 20–40 מ"מ (לפי דגם)

• טמפרטורת עבודה: ‎-40°C עד ‎+85°C

• אחריות: 10 שנה (לפי תנאי היצרן)

ניתן לייצר בהתאמה אישית: עובי, מספר חורים, סוג ברגים וגובה “הברך”.

מה כלול באריזה

• תופסן מסילה מוכן להרכבה

• סט ברגים

הוראות התקנה קצרות

1. מיקום הבסיס על האצטרובלים/קורת הגג וקדיחה לפי הסימונים

2. עיגון הבסיס עם ברגי עץ/פח מתאימים + אטמים

3. יישור הגובה באמצעות החריצים המאורכים

4. חיבור המסילה והידוק לפי מומנט יצרן (בד"כ 12–18 Nm)

5. בדיקת קו מסילות ומעבר להנחת הפנלים

חשוב: יש להשתמש באמצעי אטימה מתאימים ולפעול לפי הנחיות המבנה והתקן המקומי.

התאמה לגגות

• רעפי חרס/בטון: דגם עם “ברך” מונמכת ומניעת לחץ על הרעף

• שינגל/אספלט: בסיס רחב ואטימה היקפית

• פח/טרפז: דגם ייעודי עם ברגים מתכת-למתכת ואטמים

• מלאי זמין ואספקה מהירה לפרויקטים בכל סדר גודל

יבואן: סי.איי.אל טכנולוגיות 1997 בע"מ
